一、產品信息

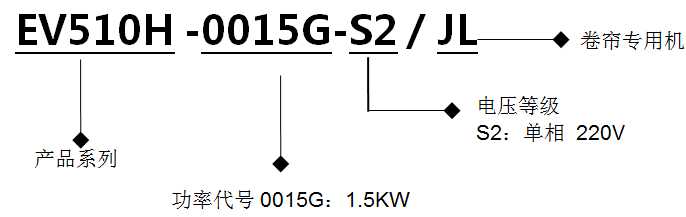

1. 命名規則

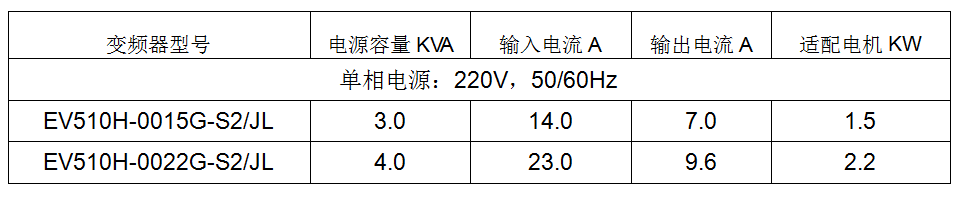

2. 型號參數
3.產品外型尺寸圖
二、產品介紹：
歐陸快速卷簾門專用變頻器頻器的基礎上升級改造的，保留了原有變頻器的主要功能及穩定性能。歐陸快速卷簾門專用變頻器根據市場卷簾門的應用要求，增加了限位開關模式和編碼器位置模式核心控制功能，以及一系列的保護控制功能，專為卷簾門市場量身打造。同時變頻器的整機設計時，減小了機器的尺寸，節省了用戶使用安裝空間。
產品功能特點
1、取代了原有的PLC加變頻器的控制模式，將PLC功能都集成到變頻器里面，縮小了安裝體積，節約了成本，使得控制高度集成化。
2、擁有2個操作模式，限位開關模式和編碼器位置模式。用戶可以根據不同的現場情況選擇不同的操作模式。
3、用戶可以根據自己的實際情況調節開門關門的高度，調節開門關門的速度，無需更新軟件操作更加的靈活方便。
4、用戶在設定門控的高低位置時，只需調節到相應的位置按“DATA”鍵即可完成。無需設定編碼器的方向，使得用戶使用更加的便捷易懂。
5、具有豐富的硬件端子功能，將所有的控制部分都初始化到相應的端子上去，用戶只需根據接線圖選擇相應的功能即可。
三、操作顯示與應用舉例
1. 河南某卷簾門企業
2.吉林某卷簾門公司

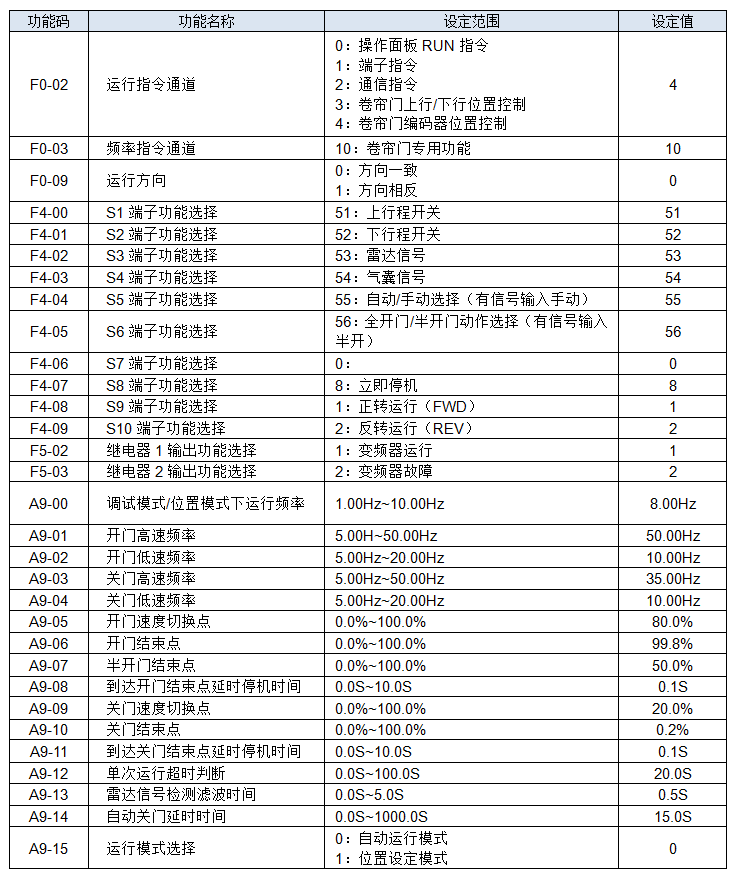

四、 卷簾門能參數設置說明
五、專用參數功能說明

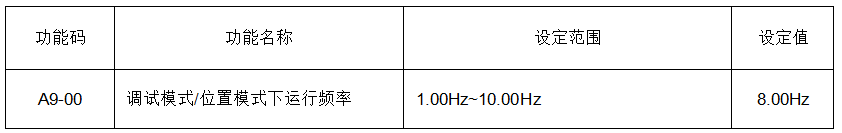

1.機械位置模式控制參數說明
正常機械控制模式下卷簾門的運行頻率。
卷簾門運行到“上行程開關”位置或是“下行程開關位置”經過A9-08或是A9-11時間延時之后，變頻器減速停機。

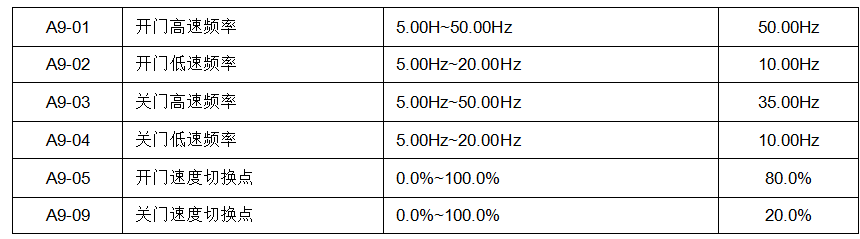

2.編碼器模式控制參數說明
當卷簾門開門運行時，位置低于“A9-05”開門速度切換點時，將以A9-01設定的頻率運行;
當卷簾門開門運行時，位置高于“A9-05”開門速度切換點時，將以A9-02設定的頻率運行;
當卷簾門關門運行時，位置高于“A9-09”關門速度切換點時，將以A9-03設定的頻率運行;
當卷簾門關門運行時，位置低于“A9-09”關門速度切換點時，將以A9-04設定的頻率運行;

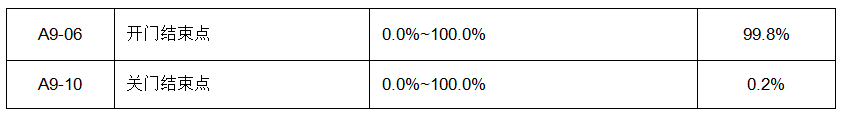

當卷簾門開門運行時，位置高于“A9-06”開門結束點時，卷簾門停機。
當卷簾門關門運行時，位置低于“A9-10”關門結束點時，卷簾門停機。
