1. 原理

　　全自動變頻調速供水設備是應用先進的現代控制理論，結合可編程控制技術、變頻控制技術.電機泵組控制技術的新型機電一體化供水裝置。該設備通過安裝在水泵出水總管上的遠傳壓力表(內為一滑動電阻)，將出口壓力轉換成0-10V電壓信號，經A/D轉換模塊將模擬電壓信號轉換成數字量并送入可編程序控制器，經可編程內部PID運算，得出一調節參量并將該參量送入D/A轉換模塊，經數摸轉換后將得出模擬量傳送變頻器，進而控制其輸出頻率的變化，使水量恒定在設定壓力值。

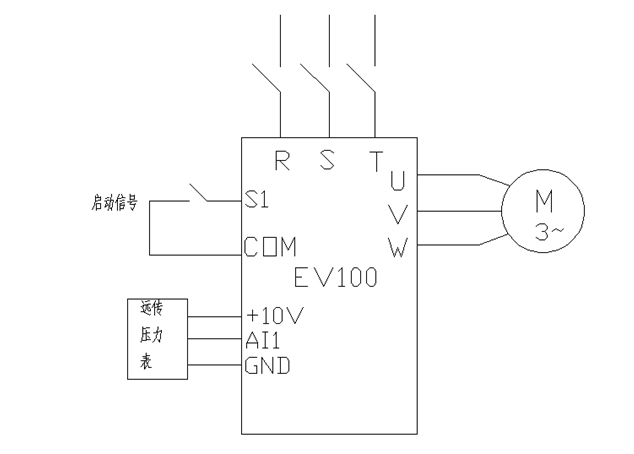

　　2、接線圖：

　　3、參數調節;

　　4、注意事項：

　　EV100系列變頻在恒壓供水中應用比較廣泛，主要注意壓力表反饋線的接法，可以關閉出

　　水的總閥門，看P7.06參數的反饋值是否和設定值差不多，當反饋和設定差不多的時候，變

　　頻才會達到恒壓的效果。壓力值和蘇醒壓力的設定是根據壓力表的百分比算的
